Dibujo electrico

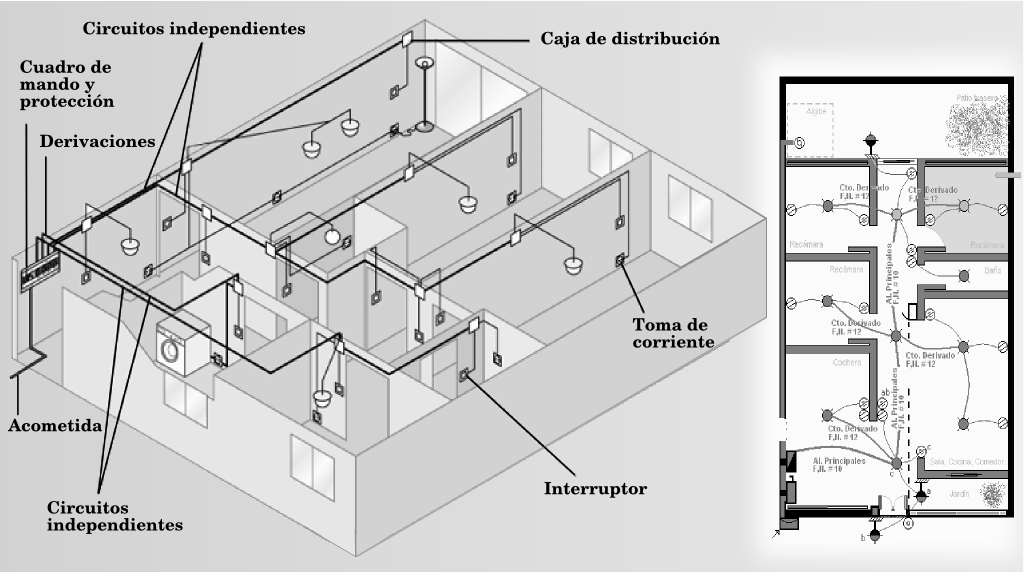

Este tipo de dibujo se refiere a la representación gráfica de instalaciones eléctricas en una industria, oficina, vivienda o en cualquier estructura arquitectónica que requiera de electricidad. Mediante la simbología correspondiente se representan acometidas, caja de contador, tablero principal, linea de circuitos, interruptores, toma corrientes, salidas de lamparas, entre otros.
El dibujo electrico es aquel el cual se utiliza por los ingenieros para crear diseños o imágenes donde se exprese claramente cualquier forma que tome la electricidad, por ejemplo. Una extensión, para realizar una extensión que cumpla con todo los parámetros el ingeniero eléctrico debe realizar un diseño en donde de a conocer las partes, en formas de dibujo del tal extensión.
